21.下列气体中，可用作气体绝缘材料的有（）。

A.二氧化碳

B.空气

C.二氧化硫

D.氮气

E.六氟化硫

【答案】BCDE

【解析】气体绝缘材料:有空气、氮气、二氧化硫和六氟化硫（SF6）等。

【考点来源】绝缘材料

22.火力发电设备包括（）。

A.集热塔

B.工业自动化仪表

C.水处理设备

D.承压蒸汽锅炉机组

E.汽轮发电机

【答案】BCDE

【解析】火力发电战备包括承压蒸汽锅炉机组、汽轮发电机组、工业自动化仪表、管道及系统、水处理及制氢设备和系统。

“集热塔”属于风力发电设备。

【考点来源】专用设备的分类

23.管道工程测量的主要内容，包括（）。

A.管道中点测量

B.中线测量

C.纵横断面测量

D.施工测量

E.标高基准点测量

【答案】BCD

【解析】管道工程测量的主要内容包括中线测量，纵、横断面测量及施工测量。

【考点来源】机电工程中常见的工程测量

24.下列设备中，属于轻小型起重设备的有（）。

A.液压千斤顶

B.起重滑车组

C.电动卷扬机

D.桅杆起重机

E.手拉葫芦

【答案】ABCE

【解析】轻小型起重设备可分为千斤顶、滑车、起重葫芦、卷扬机四大类。

【考点来源】起重机械与吊具的分类

25.焊接内部质量缺陷包括（）。

A.气孔

B.焊瘤

C.裂纹

D.未熔合

E.弧坑

【答案】ACD

【解析】按缺陷出现位笠不同可分为:表面缺陷（如焊缝尺寸不符合要求，咬边、表面气孔、表面夹渣、表面裂纹、焊瘤、弧坑等）；内部缺陷（如气孔、夹渣、裂纹、未熔合、偏 析、显微组织不符合要求等）。

【考点来源】焊接接头缺陷

26.临时用电工程检查、验收的内容包括（）。

A.变压器

B.电缆线路

C.电工资格

D.接地与防雷

E.电气防护

【答案】ABDE

【解析】临时用电工程检查内容包括：架空线路、电缆线路、室内配线、照明装置、配电室与自备电源、各种配电箱及开关箱、配电线路、变压器、电气设备安装、电气设备调试、接地与防雷、电气防护等。

【考点来源】用电安全规定

27.关于工业安装工程质量验收的说法，正确的是（）。

A.经返工或返修的检验项目应重新组织验收

B.主控项目的施工质量应符合相应专业验收标准规定

C.经返修或加固处理后的分部分项工程，按相应施工质量验收标准验收

D.经检验达不到设计要求，但经原设计单位认可的项目可以验收

E.对难以返工又难以确定质量的部位以有资质检测单位检测结论为验收依据

【答案】ABD

【解析】主控项目的施工质量应符合相应专业施工质盘验收标准的规定。当检验项目（检验批）的质量不符合相应专业质量验收标准的规定时，应按下列规定进行处理：

（1）经返工或返修的检验项目（检验批），应重新进行验收。

（2）经有资质的检测机构检测鉴定能够达到设计要求的检验项目（检验批），应予以验

收。

（3）经有资质的检测机构检测鉴定达不到设计要求，但经原设计单位核算认可能够满足安全和使用功能的检验项目（检验批），可予以验收。

（4）经返修或加固处理的分项、分部（子分部）工程，虽然改变了几何尺寸但仍能满足安全和使用要求，可按技术处理方案和协商文件的要求予以验收。

【考点来源】施工质量的验收

28.建筑安装单位工程验收时，需复查分部分项工程的检验资料，这些分部工程涉及（）。

A.环境保护B.安全

C.设备安装

D.节能

E.使用功能

【答案】ABDE

【解析】分部（子分部）工程质量验收合格规定：（1）分部（子分部）工程所含分项工程的质量均应验收合格。（2）质量控制资料应完整。（3）设备安装工程有关安全、节能、环境保护和主要使用功能的抽样检测结果应符合相

应规定。

（4）观感质量验收应符合要求。

【考点来源】分部（子分部）工程质量验收合格的规定

29.特种设备安装，改造单位应当具备的资源条件中，包括（）。

A.作业人员

B.内审报告

C.技术资料

D.检测仪器

E.法规标准

【答案】ACDE

【解析】特种设备制造、安装、改造、修理单位应当具备的条件

1.具有法定资质。

2.具有与许可范围相适应的资源条件，并满足生产需要。按照《特种设备生产和充装单位许可规则》 TSG 07-2019 ，其具体资源条件要求有：

（1）人员，包括管理人员、技术人员、检测人员、作业人员等。（2）工作场所，包括场地、厂房、办公场所、仓库等。（3）设备设施，包括生产（充装设备）、工艺装备、检测仪器、试验装置等。（4）技术资料，包括设计文制、工艺文件、施工方案、检测规程等。（5）法规标准，包括法律、法规、规章、安全技术规范及相关标准。

【考点来源】特种设备的生产要求

30.自制检具用作检验手段，在使用前参与检验确认的人员有（）。

A.施工员

B.检具使用人员

C.计量管理人员

D专业技术人员

E.现场质量员

【答案】DE

【解析】施工过程巾使用的专用或自制检具（如模具、样板等）用作检验手段时，使用前由现场质量检查员和专业技术人员按有关要求加以检验，并做好检验记录，记录交工程项目部计量管理员保存，随竣工资料归档。

背景资料：

某安装公司承接一商务楼通风与空调安装工程，项目施工过程中，由于厂家供货不及时，空调设备安装超出计划6天，该项工作的自由时差和总时差分别为3天和8天，项目部通过采用CFD模拟技术缩减了3天空调系统调试时间，压缩了总工期。

项目部编制了质量预控方案表，对可能出现的质量问题采取了质量预控措施，例如针对风管矩形内弧形弯头设置了导流片。同时通过加强与装饰装修、给水排水、建筑电气及建筑智能化等专业之间的协调配合，有效保证了项目质量目标的实现。

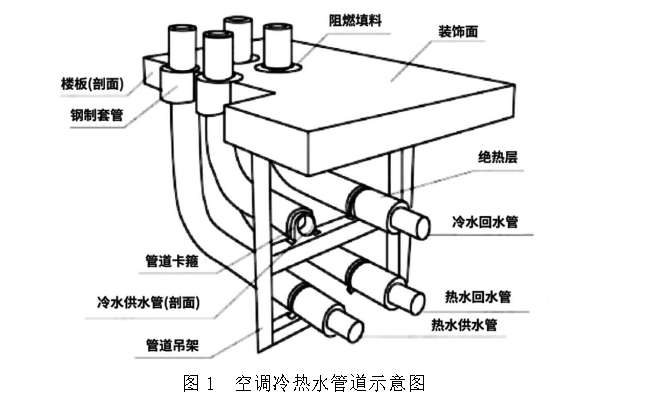

在施工过程中，监理工程师巡视发现空调冷热水管道安装中存在质量问题（见图 1）要求限期整改，其中管道支架的位置和数量满足规范要求。

1.①对后续工作有影响，理由：空调设备安装超出计划 6 天，大于该项工作的自由时差 3天，故对后续工作有影响。

对总工期没有影响，理由：空调设备安装超出计划 6 天，小于该项工作的总时差 8 天，故对总工期没有影响。

【考点来源】施工进度的监测分析

②采用了技术措施进行了施工进度控制。

【考点来源】施工进度控制的主要措施

2.（1）空调风管、水管、给水排水专业、电气专业及建筑智能等机电专业之间的管道、桥架、电缆等是否产生干涉。

（2）各系统设备接线的具体位置是否与电气动力配线出线位置一致。

（3）各机电专业为楼字自控系统提供相关参数。其他机电设备订货前积极与建筑智能系统承包商协调，确认各个信号点及控制点接口条件.保证各接口点与系统的信号兼容，保障楼 宇系统方案的实现。

（4）协助楼宇自控系统安装单位的电动阀门、风阀驱动器和传感器的安装。

【考点来源】机电工程协调施工的质量控制

3.风管矩形内弧形弯头内设置导流片的作用：减少风管局部阻力和噪声。

【考点来源】风管系统制作安装的施工技术要求

4.问题一：管道穿楼板的钢制套管顶部与装饰面齐平。整改：管道穿楼板的钢制套管顶部应高出装饰面 20~50mm，且不得将套管作为管道支撑。

问题二：管道穿楼板采用阻燃材料封堵。整改：应采用不燃材料封堵。

问题三：热水管在冷水管的下方。整改：热水管应设置在冷水管的上方。

【考点来源】空调水系统的施工技术要求

背景资料：

某机电安装公司承接一办公楼机电安装项目，工程内容包括：建筑给排水、建筑电气、通风与空调、建筑智能化工程等。

安装公司依据施工组织设计、施工方案编制施工技术交底文件，并按层次、分阶段进行了交底。

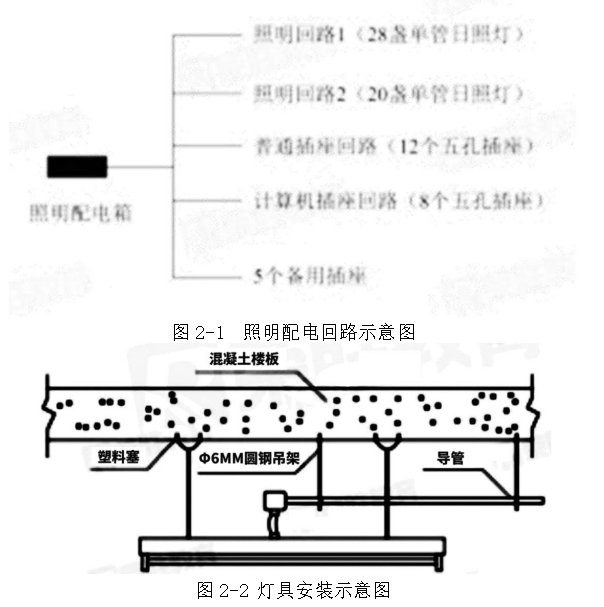

项目质检员对已完成的照明工程进行检查：配电箱安装牢固，箱内回路名称标注清晰。在照明配电回路调试中，质检员发现部分回路负荷分配不合理（见图 2-1），要求施工人员整改。灯具安装过程中，专业监理工程师检查发现（见图 2-2）灯具底座及导管吊架安装不符合施工规范，要求整改。

项目竣工验收前，监理工程师对机电安装工程的观感质量进行了验收，对于观感质量差的分部工程要求施工对进行返修处理。

【问题】

1.施工技术交底的层次，阶段及交底形式应根据工程的哪些特点来确定？应在何时完成施

工技术交底？

2.图 2-1 中照明配电箱共有几个回答负荷分配不合理？单一分支回路灯具、插座数量有何

要求？

3.图 2-2 中灯具底座安装和导管吊架安装存在哪些错误？应如何整改？

4.分部工程观感质量的验收方式有哪些？评判观感质量的依据是什么？

1. 技术交底的层次、阶段及形式应根据工程的规模和施工的复杂、难易程度及施工人员的素质来确定。

技术交底必须在施工前完成。

【考点来源】施工技术交底的责任和要求

2.照明配电箱有 3 个回路不合理。

照明配电箱内每一单相分支回路的电流不宜超过 16A，灯具数盘不宜超过 25 个。插座为单独回路时，数量不宜超过 10个。用于计算机电源插座数量不宜超过 5 个。

【考点来源】电气照明施工技术要求

3.错误一：灯具安装采用塑料塞固定。

整改：灯具在混凝土结构上严禁使用木模、尼龙塞或塑料塞固定。应采用预埋吊钩、膨胀螺栓等安装固定，安装应牢固可靠。

错误二：金属导管采用φ6mm 圆钢吊架；

整改：导管吊架安装应牢固，圆钢吊架直径不得小于 8mm，并应设置防晃支架。

【考点来源】电气照明施工技术要求；供电干线及室内配电线路施工技术要求

4. 观感质量验收方式：观察、触摸或简单量测。

评判依据：由个人的主观印象判断，检查结果并不给出“合格"或"不合格"的结论，而是综合给出质量评价。

【考点来源】分部（子分部）工程质量验收合格的规定

背景资科：

某安装公司承接了一项生活垃圾焚烧发电项目，工作内容包括 2500t/d 台垃焚烧炉，1 台 25MW 的汽轮机发电机组及配套工程等。焚烧支座重量 32 吨汽包中心标高 42.5m，计划用 250吨附带式起重机采用单主吊直接提升法完成汽包吊装就位。

项目部按施工进度计划安排 250t 履带起重机进场后，在现场组装时被监理工程师叫停。

经查项目部编制的《250t履带起重机安拆专项方案》已经安装公司内部和监理工程师审批通

过。

离心送风机安装完成后，在电机单独试运首次启动时发现电机转向错误，停机处理后重新启动电机，运行 20min 后电机轴承温升异常，停机检查发现电机轴承润滑脂乳化，处理后再次启动电机，电机运行平稳。

厂区循环水管道设计为钢板卷管，项目质检员对完成的部分卷管进行质量检查，检查情况为:筒节纵向焊缝间距为 160mm，卷管组对时相邻筒节两纵缝间距为 160mm，管外壁加固环的对接焊缝与卷管纵向焊缝间距为 70mm，加固环距卷管的环向焊缝间距为 60mm。施工班组对检查出的问题及时进行更改。

【问题】

1.监理工程师叫停履带起重机组长的做法是否正确？说明原因

2.锅炉汽包安装的工序过程汇有哪些？

3.说明电机转向错误和轴承润滑脂乳化的处理方法。电机试运时对电机轴承的温度、振动的要求是什么？

4.指出卷管制作的不合格之处。说明理由。

1.正确。

原因：现场组装 250t 履带起重机属于超过一定规模的危险性较大的分部分项工程，除编制专项施工方案经安装公司和监理工程师审批，施工单位还应组织专家论证对专项施工方案进行论证。

【考点来源】吊装方案

2.汽包安装施工程序：汽包的划线→汽包支座的安装（汽包吊环的安装）→汽包的吊装→汽包的找正。

【考点来源】锅炉系统主要设备的安装技术要求

3.电动机转向错误处理方法：在电源侧或电动机接线盒侧任意对调两根电源线。

轴承润滑脂乳化处理方法：更换合适的润滑油。

试运转中，在轴承表面测得的混度不得高于环境温度40℃，轴承振动速度有效值不得超过6.3mm/s。

【考点来源】机电工程项目单机试运行

4.筒节纵向焊缝间距为160mm不合格；理由：卷管同一筒节两纵焊缝间距不应小于200mm。管外壁加固环的对接焊缝与卷管纵向焊缝间距为 70mm 不合格；理由：有加固环、板的卷管，加固环、板的对接焊缝应与管子纵向焊缝错开，其间距不应小于 100mm。

【考点来源】工业管道施工的技术要求

背景资料：

某安装公司承接某工业工艺用蒸汽管道安装工程，蒸汽管道由锅炉房至工艺车间架空敷设，管道中心高5.5m。主要工程量为φ219x6mm 无缝钢管（材质为20号钢）约900各类阀 门（包括电动阀门），流量计、安全附件等共90套（件），补偿方式为方形补偿器，工作内 容:管道运输、管道切割、坡口打磨、焊接及压力法验，不包括管道防腐绝热无损检测由第三 方负责。

为方便施工在管道下方搭设施工脚手架，管道系统安装完成后，公司工程部组织技术部、质量安全部对项目部的竣工资料整理情况进行检查，部分检查情况为：工程的施工组织设计由项目经理主持编制，项目技术负责人审批，工程使用的管材、阀门、安全附件、焊接材料等都按规范进行进场质量检验或验收，记录齐全，各合格证，质量证明文件完备，管道水压试验记录显示：试压时共使用3块精度为1.0级的压力表，使用时均校验合格且在有效期内，检定记录完备。

【问题】

1.工程中施工组织设计的编制，审批是否符合规定？说明理由。

2.管道水压试验时压力表的使用是否正确？说明原因

3.指出安装公司在蒸汽管道安装施工中的危险源。

4.蒸汽管道安装前和交付使用前应办理什么手续？分别在哪个部门办理？

1.不符合。施工组织设计应由项目负责人主持编制，由安装公司技术负责人审批。

【考点来源】施工组织设计编制审批

2.正确。管道压力试验用压力表已校验，并在有效期内，其精度不得低于 1.6 级，表的满刻度值应为被测最大压力的 1.5～2 倍，压力表不得少于 2 块。本工程中试压时共使用 3 块精度为 1.0级的压力表，使用时均校验合格且在有效期内，检定记录完备。

【考点来源】管道系统试验

3.蒸汽管道安装施工中的危险源：坍塌、倒塌、高处坠落、火灾、爆炸、触电、高空作业、

物体打击等。

【考点来源】危险源的种类

4.蒸汽管道安装前办理书面告知手续。交付使用前应办理监督检验手续。

施工前还需将拟进行的特种设备安装情况书面告知直辖市或设区的市级特种设备安全监

督管理部门。

监督检验手续向相关检验机构办理。

【考点来源】特种设备的生产要求
